直流配电系统智能监控解决方案

发布时间:2013-07-11



    随着通信网络的高速发展、通信供电系统日益复杂、网格化管理的要求提高,用户对供电系统的可靠性、稳定性和自动化程度的需求越来越高。

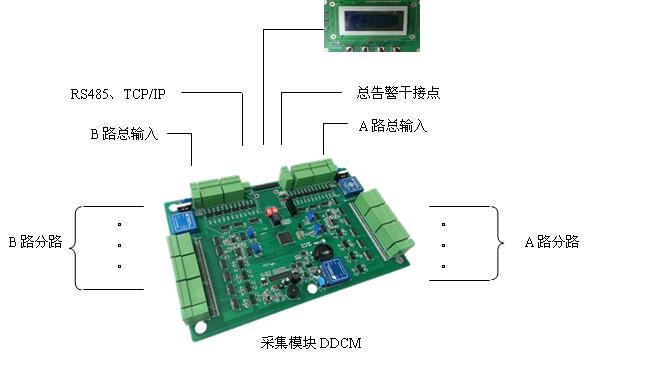

   上海贝电研发的DDCM系列监控模块,为各种直流配电屏柜提供可视化的测量监视功能,网络化的远程集中管理功能,真正实现直流配电系统的智能化管理,保障通信网络的用电安全。



产品特点

  • A、B路设计,双电源控制

  • 丰富的采集接口,满足直流配电系统监测需要

  • 可视化管理,大屏幕液晶实时显示多种工作参数

  • 智能化管理,实时监测系统状态,故障自动报警

  • 网络化管理,远程通信接口易于和上位机通信

功能介绍

  • 实时监测功能

提供46路模拟量采集接口,可采集2路输入总电压、2路输入总电流、42路输出分路电流

提供48路数字量采集接口,用于实时监测系统总输入状态、防雷状态、及各输出分路状态

  • 显示功能

配置液晶显示器,直观显示配电屏运行状态,方便日常维护管理;友好的中/英文显示界面

多种参数实时显示(两路总输入电压、电流,各分路电流)

多种告警实时显示(过压、欠压、过流、输出断路、输入短路、防雷故障等)

  • 完善的数据存储功能

可存储200条历史告警,能通过上位机查询

  • 告警管理功能

总输入过压、欠压、过流告警,各输出分路过流告警,告警阈值可设

对于不配输入总熔丝的配电屏,可通过软件判断总输入告警

各分路工作状态(通/断)告警

本地声光告警,故障消除后自动恢复正常状态,可通过面板消音键关闭蜂鸣器告警音

提供继电器干接点总告警输出,可接入机房动力环境监控系统

  • 远程监控功能

提供标准的RS485通信接口,同时支持以太网组网,开放通信协议,易于远程监控

通信协议符合YD/T 1363.1、YD/T 1363.2和YD/T 1363.3标准

远程监控:电压、电流、总熔丝状态、分路熔丝/开关状态、防雷状态、告警阈值设置
